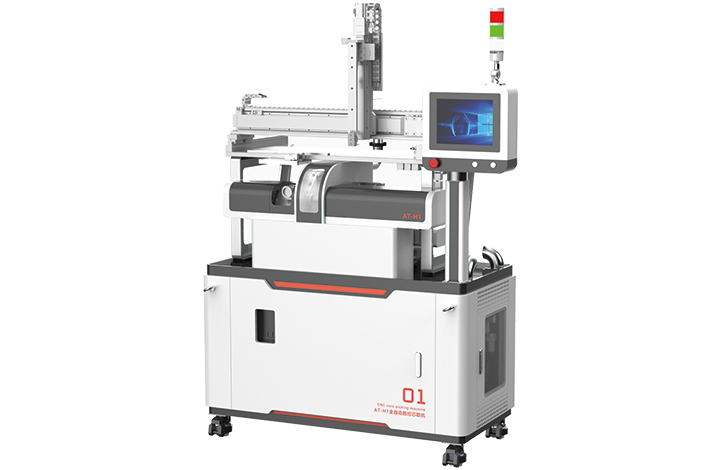

AT-H1数控芯取机
永耀
产品特点
① 数字化全伺服定心,操作简单高效,可快速切换不同产品。
② 左右轴双电机直驱,高速旋转无抖动,平台型镜片不崩边。
③ 砂轮轴电主轴驱动,0-8000rpm可调,高速磨削不破边。
④ 伺服控制厚度检测,微米级高精度反馈,检测精度0.002。
⑤ 高难度 Z系数芯取,适合车载类小镜片加工,Z系数≤0.03。
⑥ 大理石主轴箱底座,自然时效稳定性,精度不随时间变形。
⑦ 12寸大触摸屏操作,人机交互界面简洁美观,操作舒心。
⑧ 免维护自润滑系统,丝杆导轨等免维护,提高设备寿命。
⑨ 高效自动化机械手,上下料循环周期小于13S,高效作业。
⑩ 物联网智能化功能,可以实现远程协作操作、数据分析。
⑪ 亚微米级进给性能,任意调节进给量,实现0.1um进给加工。
永耀
技术参数
项目内容
参数
加工镜片
规格
Φ5~35mm,t<10mm(自动上下料)
Φ35~100mm,t<10mm(自动上下料)
Φ2~4mm(使用Φ170砥石)
形状〇圆形、D形、H形、 方边形
加工精度±0.002mm
夹具轴参数径向/轴向跳动≤0.002mm
夹具轴转速3000 RPM MAX
砂轮轴参数

砂轮进给重复定位精度

±0.001mm

砂轮最小进给量

0.1um

砂轮转速

8000 RPM MAX

砂轮直径

Φ160mm或Φ170mm
行程径向70mm max,横向50mm max

电气参数

芯取机总功率

3.2KW

工作电压

三相220V

工作气压

0.4 ~ 0.6MPa

重量尺寸

长X宽X高

1250mmx950mmx1980mm

设备重量

约900KG

智能化功能

厚度检测

自动厚度检测与补偿

物联网功能配方管理、远程协助、生产统计、智能报表
